LED 도어스커프 DIY

K5

LED 도어스커프 DIY

최고관리자 0 5661

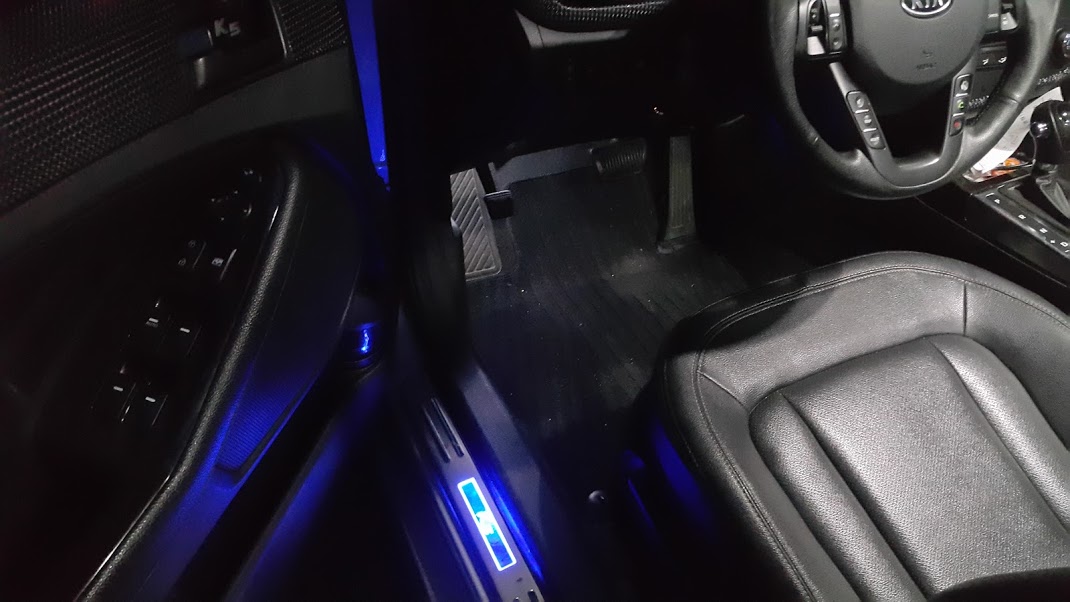

 1981898193_q4xt9LTP_f10f5b5fb71626e8a7b63549a2f297da452aa94a


















탈착하면 배선 라인이 나오는데 절연테이프를 자르고 안에보시면 배선 참 많습니다.  여기서 상시전원과 도어센스 선을 찾아야되는데 여기서 시간이 제일 오래걸리네요.. 전구테스터기가 있으면 편해요 전구 테스터기는 쉽게 만들수있어요 검색사이트에서 검색하면 바로 나오더라고요 ㅎ 전구테스터기로 찾으실때 상시전원을 먼저찾는데요 한쪽은 차체 접지시켜놓고 한쪽으로 선을 찌르면서 찾으시면되고 상시전원을 찾으셨다면 상시전원에 한쪽선을 물려놓고 한쪽선으로 도어센서 접지선을 찾으시면되요 ㅎ



* 도어센서 선을 찾으실때는 도어센서를 드라이버를 이용하여 풀어보시면 선색깔을 알수있습니다 ㅎ










저기 보이는 빨간선이 상시전원이고요 하얀색이 도어센스 접지 선이예요 조금씩 피복을 벗여주시면되고요










LED 도어스커프 뒤쪽을 보시면 선이 있는데 끝부분을 과감히 짤라버리고시고












빨간색을 상시전원에 검은색은 도어센스 선에 연결해주시면되요
















연결하셨다면 테이핑 작업하시고요 꼼꼼히 하세요 혹시 라도 쇼트 날수도있으니까요 ㅎ 하셨다면 도어센서를 누르시면서 테스트 를 해보시면되요 테스트가 끝나셨다면 이제 도어스커프를 부착하시면 끝!








오후에 찍은거라 불이 켜져있는게 안보이네요 ㅎ








 이건 불이 꺼져있는상태고요 ㅎ








조수석과, 운전석 배선은 색상이 뜰림니다. 제가했을경우 (운전석 빨강+갈색),조수석(빨강+흰색)...... 빨강은 상시전원
