패들 쉬프트 다이 설명

운영자 DIY 0 5913 2017.01.28 16:26

< 다이 순서 정리.. >

0. 준비물 = ★공구 ; - 자 드라이버 / +자 드라이버 / 쇠젓가락 / 22mm 복스알 및 렌치

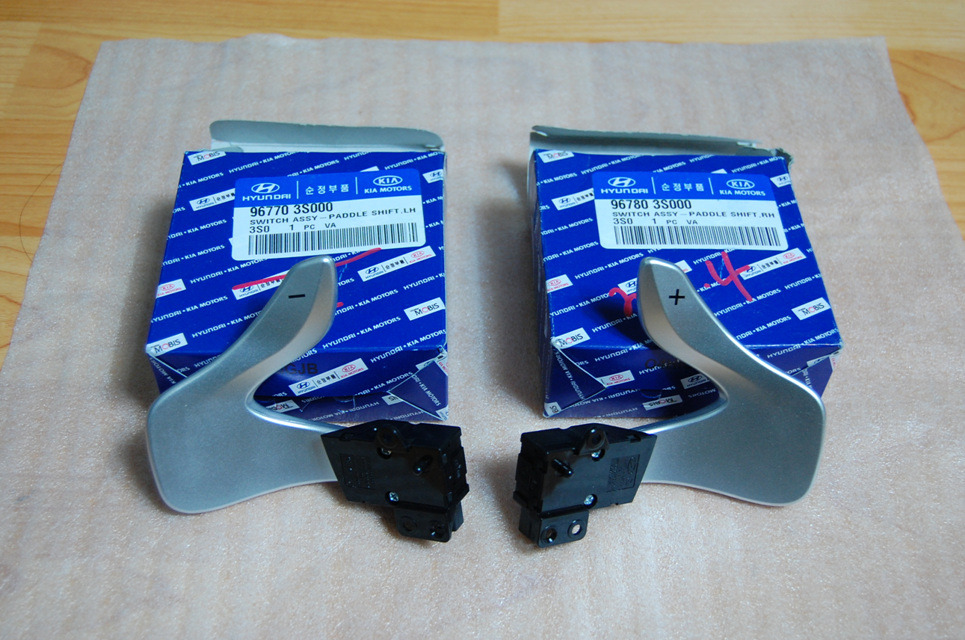

                 ★부품 ; 패들스위치 아쎄이 좌우 / 패들배선 / 패들용 하부카바 / 나사4개

1. 에어백 분리하기 = ① 쇠젓가락으로 핸들하부 좌/우/아래 3군데 찔러서 분리함.

                             ② 핸들과 연결된 에어백 선 2개 분리하기(노란축선 분리시 주황색클립을 -자 드라이버로 제껴서 들어올린 후
                                                                                      전체를 손으로 잡아당기면 빠짐)

2. 핸들을 분리하기 = 22mm 복스알과 렌치로 시계반대방향으로 돌려 나사를 품(다 풀지 않은 상태에서 핸들을 잡아 당김)

3. 핸들에 부품이식하기

                             ① 핸들 하부카바(원래 것) 벗기고 기존 배선 분리하기(기존 연결상태 확인필요^^)
                                 (리셋스위치 부분 나사풀어서 분리후 기존연결커넥터 분리함 - 이부분이 약간 어려움 있음.
                                  송곳으로 눌러서 제낌)
                             ② 패들배선 커넥터 연결하기(리셋스위치 커넥터부터 연결후 리셋스위치 파트 재조립)
                             ③ 패들용 하부카바 부착하기(카바 굴곡에 따라 배선을 조립하고 패들스위치 연결커넥터를 스위치쪽으로 빼놈)
                             ④ 패들스위치 커넥터 연결하고 나사로 고정하기(나사는 위의 스크류 태핑나사가 다소 피스모양의 거침으로
                                 인해 집에 돌아다니는 컴퓨터용 나사 비슷한 걸로 2가지 종류 사용 고정하였음)

4. 완성된 핸들을 핸들축에 다시 장착하기

                   ① 배선을 정돈하고 핸들축에 배선커넥터 연결
                   ② 핸들축 나사를 렌치로 돌려 핸들 고정시킴
                   ③ 에어백에 2개선 연결후 에어백을 고정시킴(부저소리나면 정상^^)

5. 시동켜서 작동유무 확인

                  > 기어를 수동에 놓고 패들스위치 작동해 봄. 리셋스위치 눌러 봄.
